磁力搅拌反应釜结构组成【图】

    磁力搅拌反应釜又叫磁力反应釜，其结构组成包括加热炉、釜体、釜盖、磁力搅拌器等。磁力反应釜结构图如下：

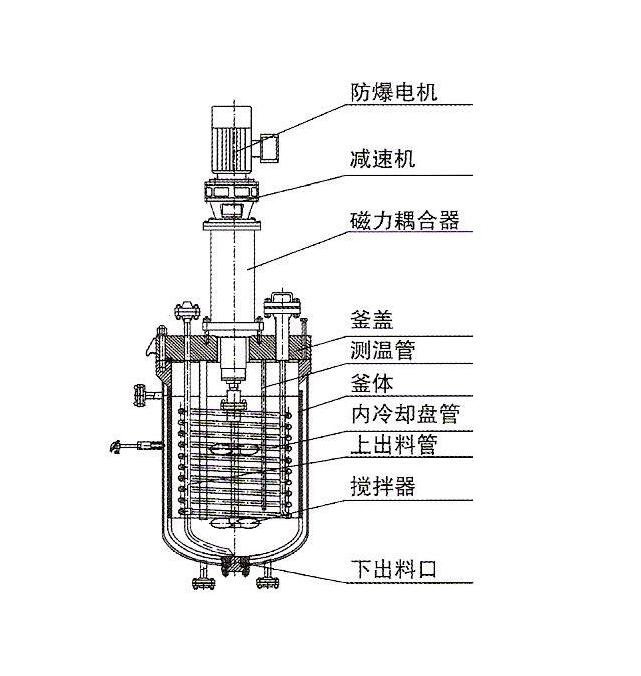

磁力反应釜结构图

    磁力反应釜各结构组件作用说明：
    1、加热炉：用来加热反应釜釜体，外为圆筒形炉体内装有筒形硅炉芯，加热电阻丝穿联其中，具有传热效果好，升温快等特点，炉体下端侧面装有插座，使用时用电缆线将其与控制仪联接。
    2、反应釜釜体：主要是物料反应，材料采用不锈钢等金属制成，反应釜体与法兰采用螺纹联接，反应釜体与釜盖的密封采用无热片园弧面与锥面线密封，依靠较高的加工精度，依靠主螺栓的拧紧力，达到密封效果。
    3、釜盖：是磁力反应釜主要件，材料为1Cr18Ni9Ti，釜盖上装有磁力搅拌器、压力表、爆破阀、气阀、取样阀及冷却盘管等装置，都是便于随时掌握磁力反应釜内物料反应的情况，调节磁力反应釜内物料成分、比例、温度、压力，保证磁力反应釜的安全运行。
    4、磁力搅拌器：系永磁偶合装置，由内外环形磁钢组成，中间有承压的隔套，由伺服电机通过内、外磁钢的磁力来传递搅拌力矩，隔套内装有测速元件，当搅拌器与内磁钢旋转时，通过电子元件产生感应信号，传递到控制仪，显示出磁力搅拌器的工作转速。
