【图】磁力密封装置密封结构介绍

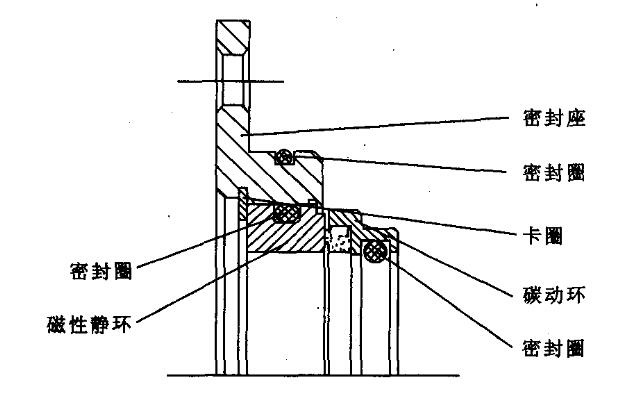

    磁力密封装置的主要结构元件是动环、磁性静环和二次密封环（O形密封圈），其结构如图1所示。

图1 磁力密封装置

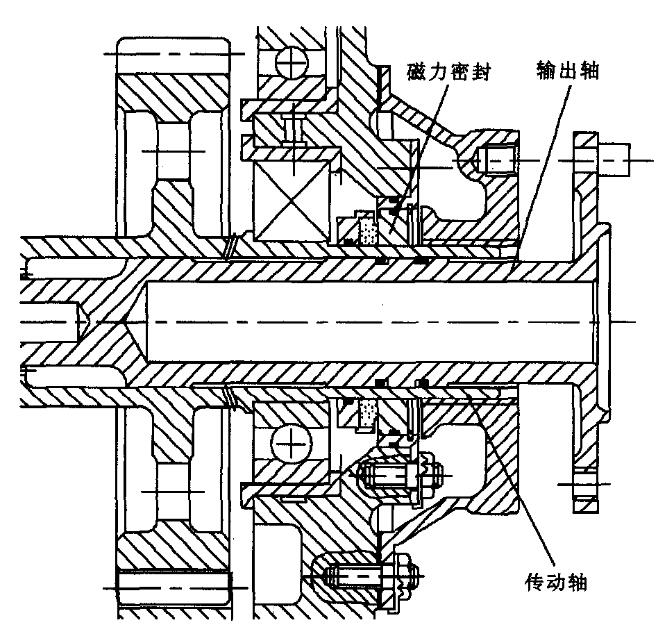

    在磁力密封装置中，包括三处O形密封圈密封，一处磁性静环与碳动环形成的端面密封。磁力密封装置通过磁性静环与动环间的磁性吸引力保证密封面的贴合，二者组成摩擦副，实现转、静子间的密封。动环与轴之间通过O形密封圈传递扭矩并实现二次密封。O形密封圈在轴上通过自身的弹性扭转和角向浮动自动补偿密封面的磨损，并适应轴的窜动。磁力密封装配图如图2所示。

图2 磁力密封装置图
